Le Long Shot 4

Commandes Dérive / Profondeur

Elles seront faites par un système de câble + ressort.
Pour le ressort, je l'ai réalisé en CAP de 0.35mm fournie dans le kit.
Il faut faire un U dont la branche centrale mesure 4cm.


Si on utilise une CAP de 0.5cm, une des branche du U doit être à tourné de 90°.

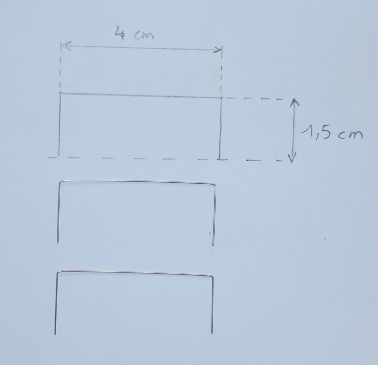

 Fabrication du ressort en U

Les branches du U ne sont pas insérées dans la dérive directement, mais inséré dans des morceaux de gaines sous peine de les voir traverser la peau en fibre avec le temps. On ajoute des bout de gaine sur le ressort


Il est important que la branche côté gouverne mobile soit implanté au même endroit que le guignol, sans quoi un couple serait exercé entre le guignol et le ressort qui viendrait déformer la gouverne.
On commence donc par déterminer l'emplacement du guignol.
Ayant prévu de faire passer la câble dans le fuselage il sera dans son alignement.

A l'aide d'une CAP du même diamètre que les gaines (2mm pour moi) on perce l'emplacement des gaines et on les insère dans la dérive.

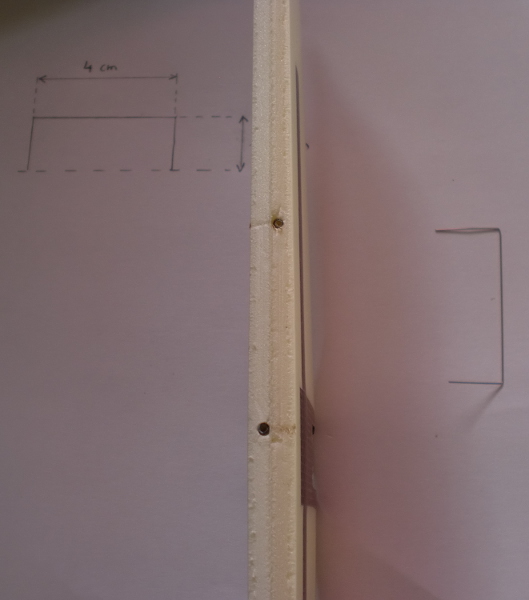

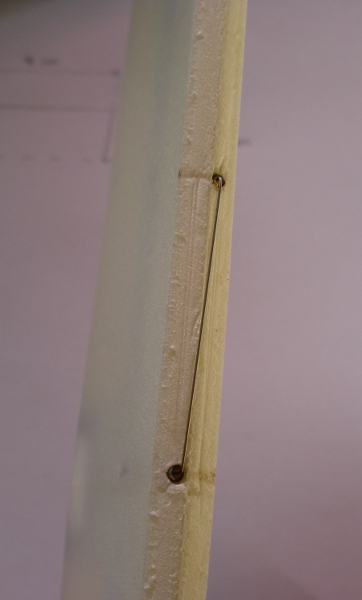

On insère les bouts de gaines dans la dérive

On immobilise tout ça avec une goutte de cyano fluide.

On procède de même pour le stabilisateur horizontal, sauf que sur la partie mobile, j'ai du poncer la gaine pour l'effiler.

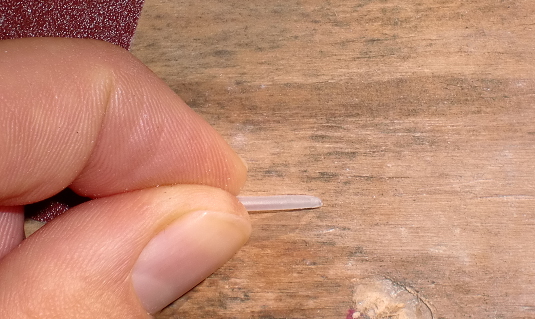

On effile le bout de gaine dans la partie mobile du stab car il est trop épais

J'ai également du poncer la tranche de la gouverne car elle ne débattait pas facilement.
Par contre, attention lors d'une fausse manipulation, la charnière du stab a lâchée. Je l'ai probablement affaiblie par ce ponçage.

Il ne reste plus qu'à insérer le ressort à son emplacement :

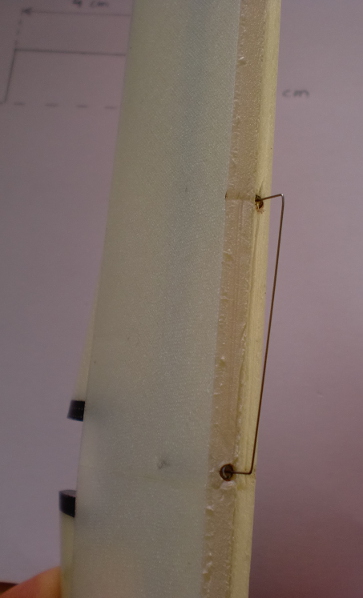

On insère le ressort dans l'empenage
