Le Long Shot 4
Assemblage des demi-ailes
L'aile sera tenue par 2 vis, une métallique à
l'avant, et une plastique à l'arrière.
Pour la vis métallique, un insert métallique est
déjà en place.
Pour la vis plastique, seul un renfort en bois est présent,
pré-percé à un petit
diamètre.
La première étape est donc de repercer
à 3,2mm le trou, et d'utiliser la vis métallique
pour le tarauder.

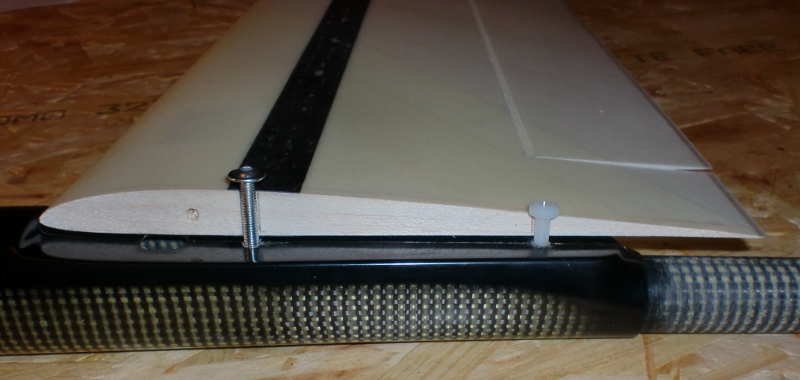

Ensuite on peut marquer l'emplacement des vis sur les nervures
d'emplanture (vis montées dans le fuselage et demi-ailes
montées à blanc).
Puis les matérialiser avec une lime fine (ainsi
assemblé on voit des trous à l'intrados et
l'extrados)
Ne pas oublier de faire de même pour le passage des fils (les
ouvertures débouchent pour l'instant sur les nervures).
Le plus simple serait de passer les câbles de servos avant de
coller
les demi-ailes, mais comme je ne les ai pas encore reçus, je
le ferais après le collage.
On continue en préparant l'assemblage des demi-ailes.
Il faut prévoir deux cales de 7,5cm sous les saumons.

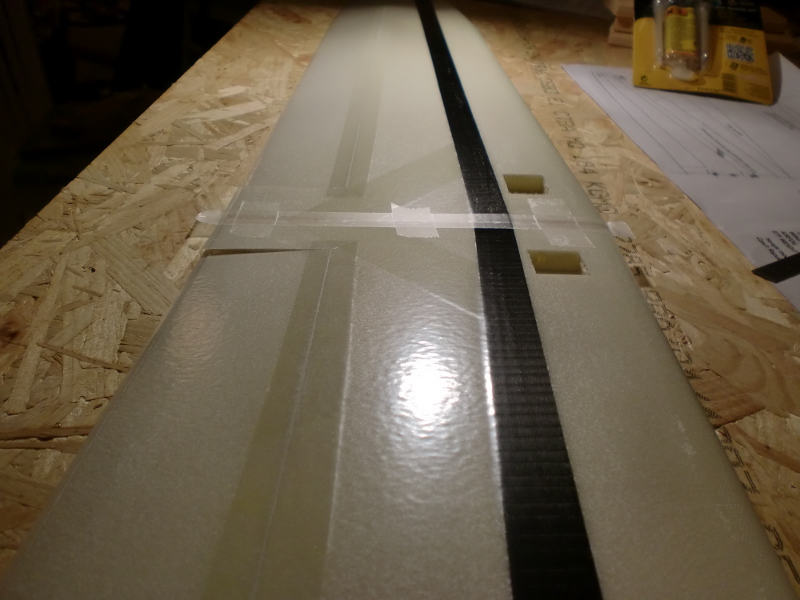

Le plus simple est de scotché au scotch d'écolier
l'intrados des deux demi-ailes.

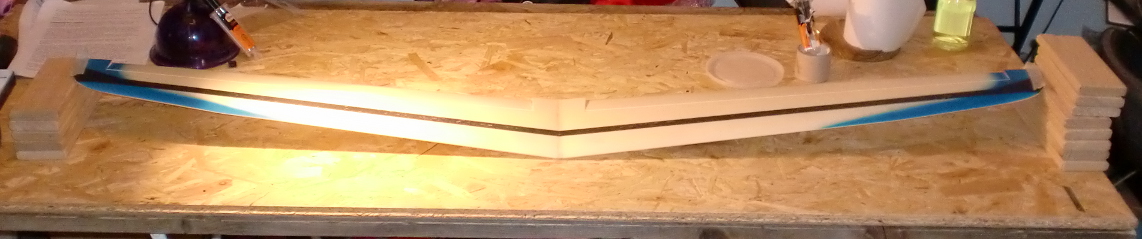

On fait un montage à blanc sur les cales et on
vérifie que tout s'ajuste parfaitement.
On prépare également un rouleau d'essui-tout et
d'alcool.
Il suffit ensuite de replier les deux intrados l'un sur l'autre,
d'encoller les nervures d'emplanture avec un mélange
d'époxy et de microballon.
Puis on déplie les deux demi-ailes normalement, et on les
positionne sur leurs cales.
A l'extrados, il faut racler l'excédant de résine
qui ressort, puis nettoyer les traces à l'aide d'essui-tout
imbibé d'alcool.

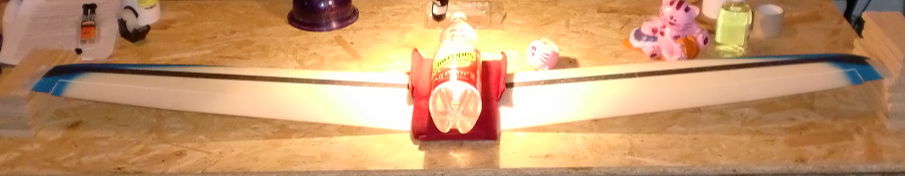

Quand tout est propre, on peut recouvrir la jonction à
l'extrados de scotch d'écolier, puis placer un poids au
centre (protégé dans un matériaux
souple pour éviter toute marque).
Après une nuit de séchage, on peut retirer les
scotch.
