Sertir un contact
Introduction
Fabriquer ses rallonges de servo soit même n'a que des avantages :
- moins cher
- dimension exacte
- disponible tout de suite
Investir dans une pince à sertir est donc une bonne idée,
d'autant qu'on en trouve a des prix plus que raisonnable.
On pourra d'ailleurs s'en servir pour raccourcir ou rallonger le cable d'un ESC ou d'un bipeur.
Voici mon retour d'expérience.
Le matériel
J'ai acheté la pince suivante :
Elle est disponible chez Hi Model, mais également chez Hobby King

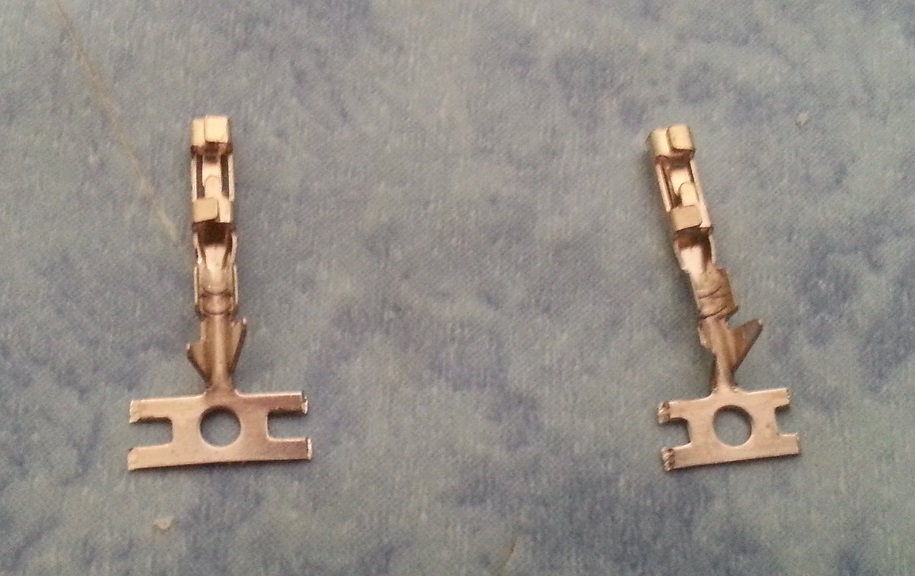

Il faut ensuite choisir les contacts qui correspondent à la pince.
Chez Hi Model, on a 6 paires de contacts et connecteur pour moins d'un dollar.
La méthode
Après quelques expérientations, j'ai enfin trouvé
une méthode qui me satisface, et avec laquelle je ne rate
quasiment plus mes sertissages
1. Couper la bande metallique pour n'avoir qu'une seul contact, sans retirer cette bande metallique.
2. Dénuder le fil. La partie conductrice doit avoir la longeur des ailettes correspondante
3. Positionner le fil sur le contact. Partie conductrice face à ses ailettes, et la partie isolante face aux siennes.

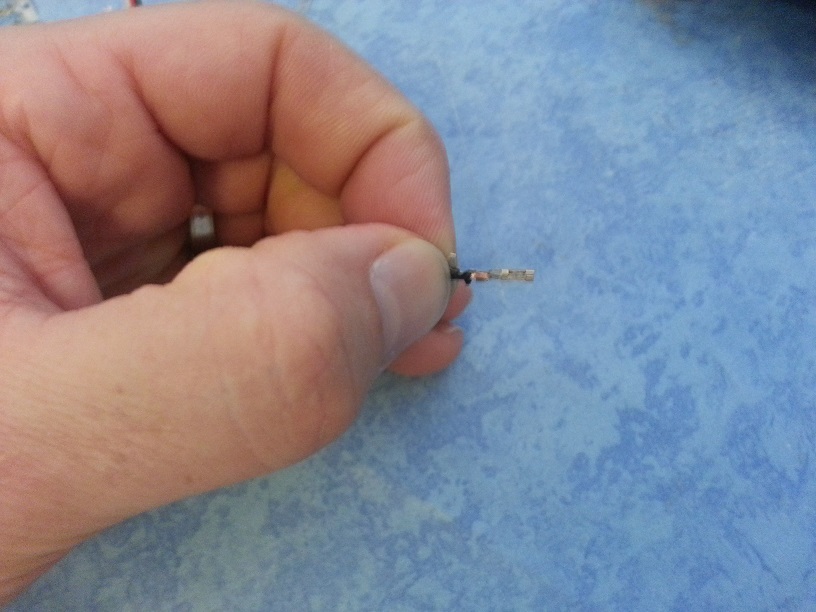

On maintient le contact fil en position sur le
contact en le pincant entre les doigts sur la bande métalique

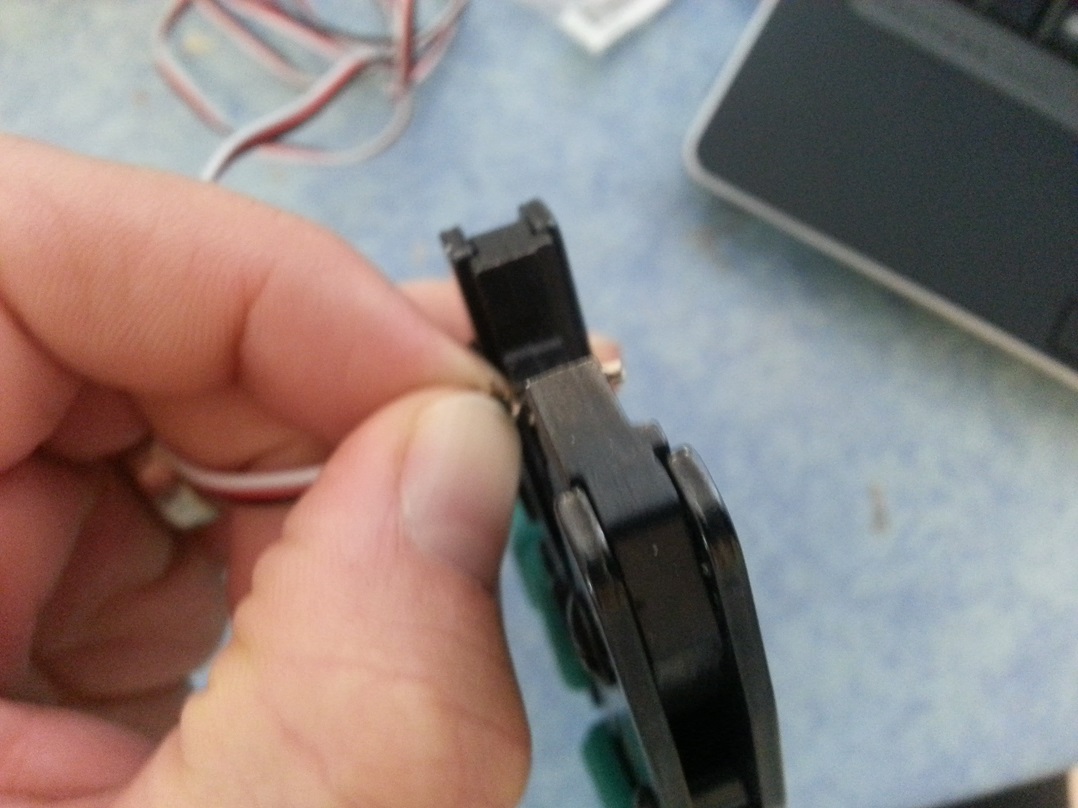

4. On insère le contact dans la pince en choisissant la bonne "gauge". La bande métallique sert de butée
5. On serre la pince jusqu'à ce que le contact soit libre
6. On retire la bande métallique
7. On recommence avec les autres fils du cable
8. On les insère dans le boitier jusqu'à entendre le
petit clic. C'est parfois difficile si l'isolant est un peu gros. On
doit voir le contact affleurer en regardant par
l'extrémité du boitier.
