Utilisation d'un pied à coulisse
Introduction
C'est un des outils indispensable des modélistes. Encore
faut-il savoir s'en servir.
On peut bien entendu utiliser un pied à coulisse
électronique, mais pour ma part, chaque fois que j'en ai
besoin il n'a plus de pile.
Le bon vieux pied à coulisse mécanique, une fois
qu'on sait s'en servir, est des plus pratique
Lecture
de la valeur
C'est la partie la plus importante.
Rien de compliqué, il suffit de savoir
Après avoir placé le pièce
à mesurer entre les mors du pied à coulisse :

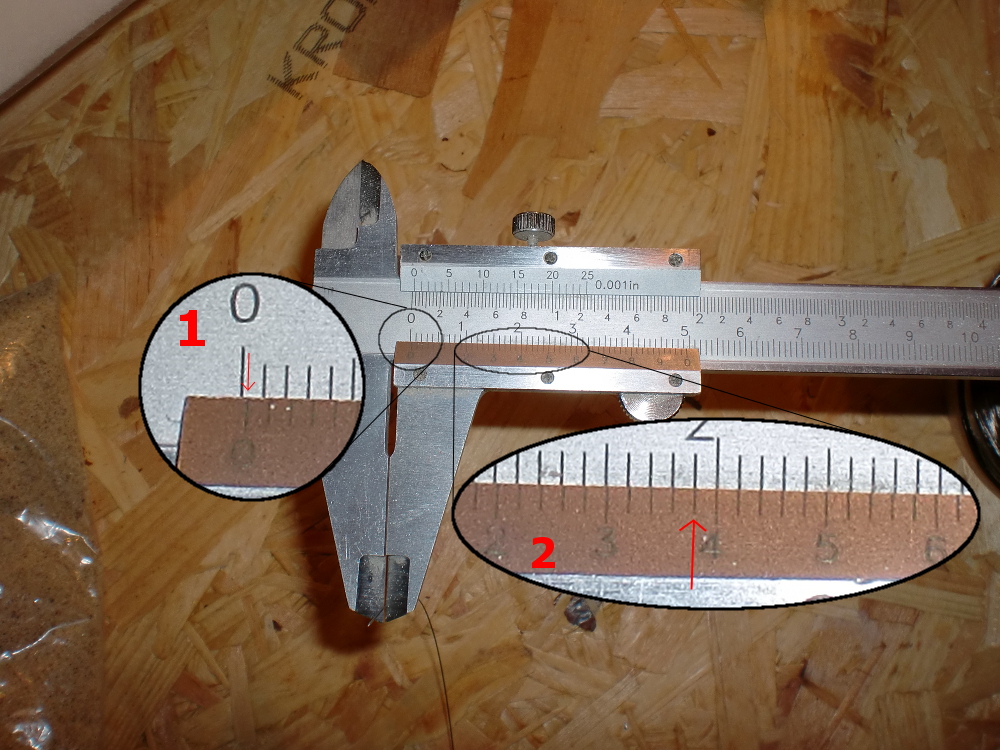

1. Pour la mesure en millimètre, On regarde où
est le 0 (zéro) de la partie coulissante (plus sombre sur
l'image) par rapport à la graduation fixe..
Ici, on voit que le zéro est
avant le premier trait des millimètres. On est donc
à moins d'1mm
2. pour lire les centièmes de millimères, il faut
regarder quel est le trait de graduation de la partie coulissante qui
s'aligne parfaitement avec la graduation de la partie fixe.
Dans l'exemple (flêche rouge) on voit
que c'est le trait juste avant le 4 qui est aligné.
Avant le trait de la partie
coulissante dépasse vers la droite par rapport
à celui de la partie fixe, après ça
dépasse vers la gauche.
Une graduation correspondant à 0,02mm,
on a ici 0,38mm.
La corde à piano est donnée pour du 0.35. Soit
elle est mal fabriquée, soit mon pied à coulisse
est imprécis. Dans tous les cas, on est largement bon au
dixième de millimètres.
Autres
mesures
On a vu comment mesurer une pièce en la plaçant entre les mors.

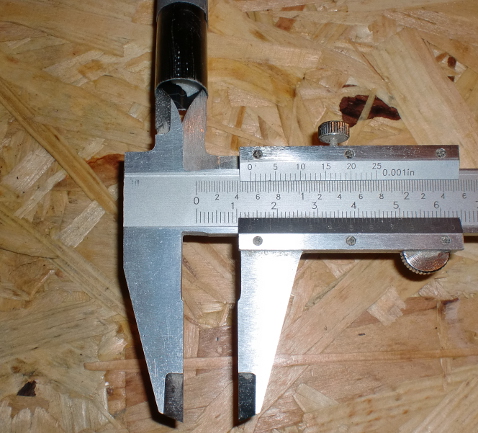

Mais on peut aussi mesurer la largeur de l'intérieur d'un tube par exemple

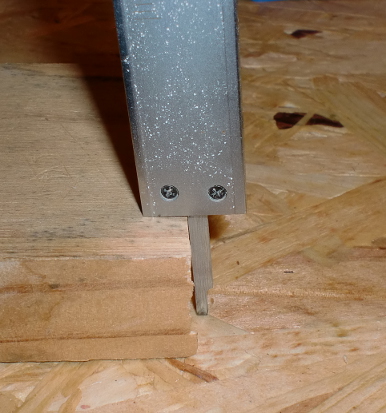

Ou la profondeur d'un trou
dans l'exemple ce n'est pas un trou, mais c'est plus facile d'y voir quelque chose... ;)
Je suis loin d'être un expert, alors si vous voyez des erreurs
dans mon explication, n'hésitez pas à le signaler.
En espérant vous avoir appri quelque chose...
