Pupitre pour Radiocommande
Introduction : le pilotage
Pour piloter, il y a plusieurs façon de tenir une radio :
-> Pouces dessus
-> En pupitre
La solution "Pouces dessus" est courante, surtout en voiture ou bateau RC, cependant elle présente des inconvénients.
En effet, on est moins précis sur les commandes, ce qui n'est pas gênant en bateau ou voiture RC, mais qui le devient en aéromodélisme.
De plus, dans cette position, on tient la radio dans ses mains (les pouces dessus donc, et les autres doigts dessous),
ce qui peut devenir pénible à la longue, surtout quand on a la chance de voler une heure ou plus, à la pente par exemple.
Pour contrer ce problème il y a la fameuse sangle qui s'attache entre les manches et que l'on passe autour du coup,
mais elle ne résout pas tout.
Les bras sont toujours en l'air, et la fatigue finie par ce faire ressentir, certes plus tard que sans la sangle, mais elle arrive toujours.
Ensuite, pour en avoir fait les frais, le poids des mains et des bras (et de la radio) est directement répercuté sur votre nuque,
qui fatigue elle aussi, avec des conséquences plus dérangeantes pour votre santé.
C'est pourquoi je me suis orienté vers le pupitre dès le début.
Il est en effet difficile de passé à une façon quand on a apprit avec l'autre.
Quitte à commencer avec quelque chose, autant commencer avec celle qui apporte le plus de précision et qui est la plus confortable : le pupitre.
Oui mais un pupitre, ça coûte cher! Surtout pour ce que c'est!
Alors pourquoi ne pas en fabriquer un!
Après avoir chercher des choses existantes sur le net, et en profitant de mon expérience, j'en suis arrivé à construire ce pupitre, très simple et pas cher,
mais qui est très efficace.
Vous pouvez trouver d'autres pupitres intéressants sur des magasines ou sur Internet, par exemple cet article dont je me suis largement inspiré.
Le matériel

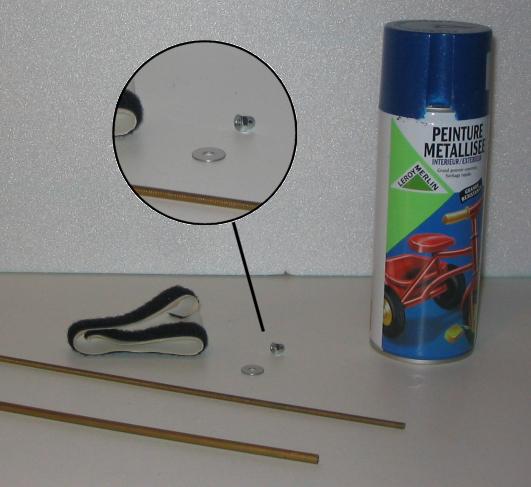

Voici le matériel qu'il vous faudra acquérir pour la fabrication du pupitre :
- Du contre-plaqué de 5 mm (ou autres bois, mais attention aux agglomérés qui sont lourds).
- plusieurs tiges filetées M4
- un tube en laiton dans lequel entre la tige filetée (typiquement 5 à 6mm de diamètre)
- des écrous borgnes M4 (c'est ça :
)
- des rondelles diamètre du trou M4 et diamètre général 15mm (le plus grand possible en fait, c'est pour éviter que les tubes de laiton ne s'enfoncent dans le bois)
- 3 anneaux de porte clés
- 2 des portes clés
- une sangle assez large pour ne pas cisailler les épaules
- un embout de réglage de sangle (comme sur les sacs à dos, potentiellement défaisable, mais ce n'est pas obligatoire)
- des bandes velcro adhésives
- de la peinture.
Description
Pour la construction, les images sont relativement explicites.

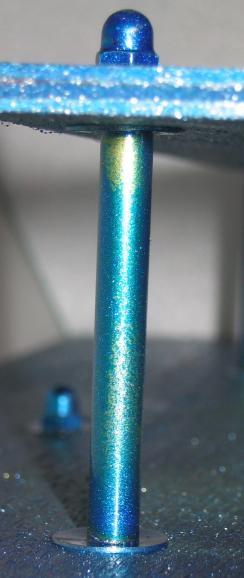

La séparation des 2 plans du pupitre est faite à l'aide d'entretoises fabriquées par des bouts de tube laiton traversés par des bouts de tiges filetées.
Elles sont terminées par des écrous borgnes.

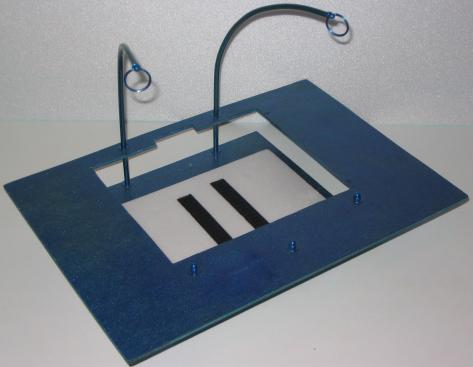

Les "antennes du pupitre" sont également composées d'une tige filetée, mais cette fois de 2 bouts de tube laiton (par antenne), l'un pour la séparation des 2 plans du pupitre
(comme les entretoises de devant), l'autre pour l'antenne elle-même.
La tige filetée va donc du bas du pupitre jusqu'au bout de l'antenne.

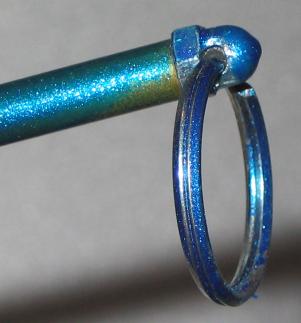

Les écrous borgnes sont percés pour y passer des anneaux de porte-clés.
Les antennes sont tordues délicatement une fois en place.
Principe
Si les antennes sont si longues, c'est qu'elles ne doivent pas gêner les manipulations.
Elles sont également tordues vers vous pour éviter au pupitre de basculer en avant.
Elles doivent donc être le plus proche possible du centre de gravité du pupitre.

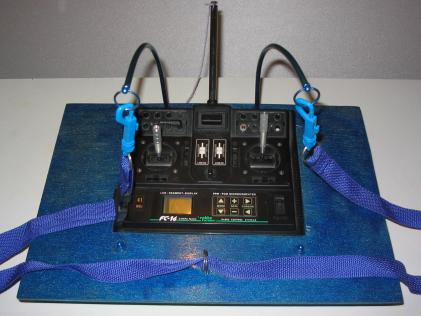

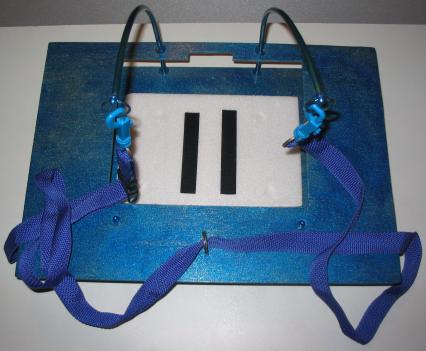

Le pupitre s'attache comme un sac à dos qui serait porté devant.
La sangle forme 2 boucles dans lesquelles il faut passer les bras.
Le poids est donc appliqué sur les épaules, et pas sur la nuque.
Le troisième anneau, à l'avant du pupitre, permet de former les 2 boucles et empêche également le pupitre de partir en avant.
Une fois porté, le pupitre vient naturellement s'appuyer sur votre ventre.
Construction
Rien de bien compliqué.

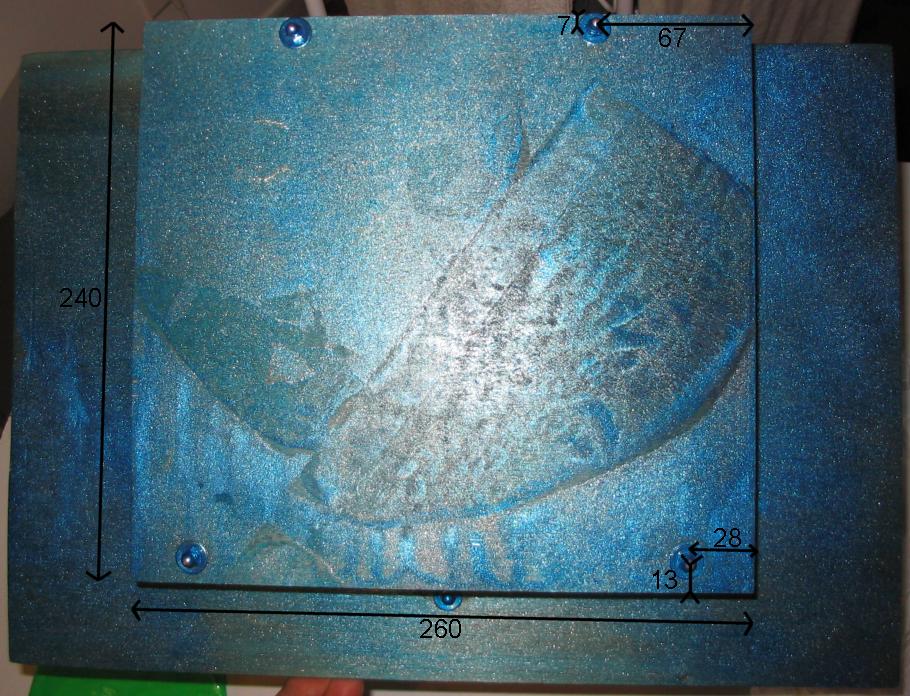

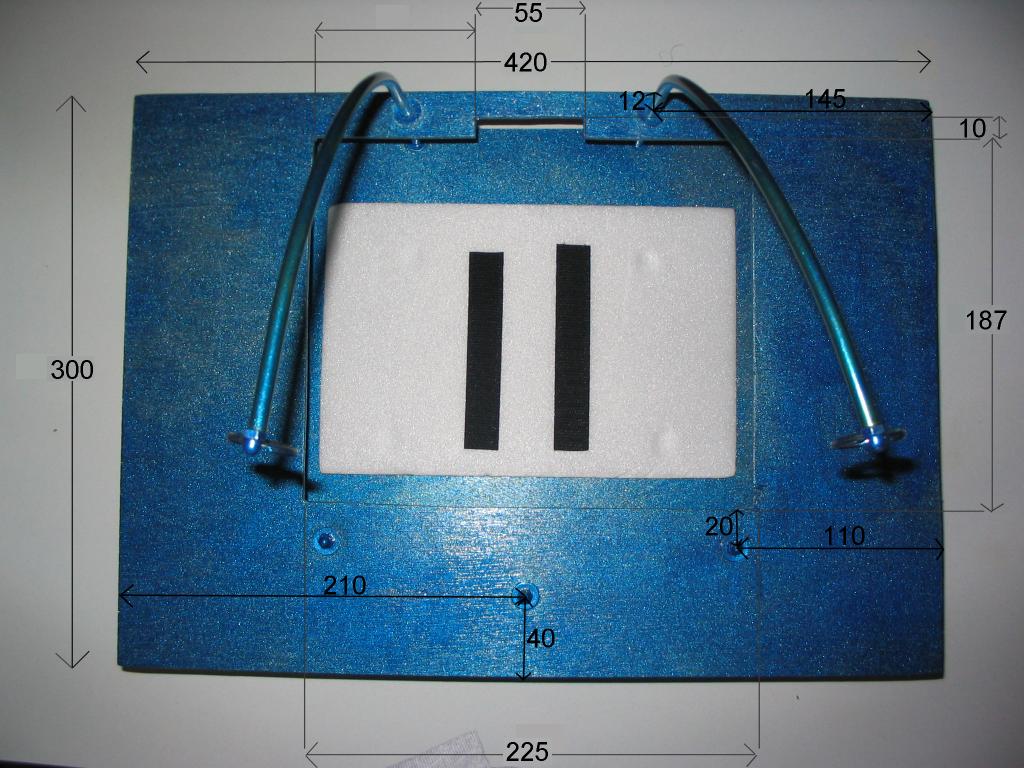

Voici les plans vus de dessus et dessous.
Les mesures ont été faites sur le pupitre terminé, aussi, vous pouvez probablement les arrondir un petit peu.
L'essentiel est que les trous tombent en face les un des autres :).
Toutes les dimensions sont en millimètres.
(oui je sais, la peinture du dessous laisse à désirer)
Il suffit de découper les 2 planches de contre-plaqué aux bonnes dimensions (420x300mm et 260x240mm), en fonction de votre radio.
Il faut découper le tube en laiton pour fabriquer 4 entretoises identiques dont la hauteur définira la distance entre les 2 plans du pupitre (50mm).
Découper 2 bouts de tiges filetées légèrement plus longues que les tubes laiton (disons 2 cm à la louche, pour prendre en compte les 2 épaisseurs de contre-plaqué, les 4 rondelles, et le filetage suffisant pour visser les écrous borgnes).
Couper le tube laiton pour obtenir 2 longs tubes d'une longueur de 290mm qui serviront à la fabrication des "antennes" du pupitre.
Les tiges filetées qui sont dans les antennes sont de la longueur des longs tubes + celle des petits tubes + la marge pour visser les 2 écrous borgnes, les rondelles, et les épaisseurs des 2 plaques.
Percez les trous au diamètre 4mm sur les planches et fabriquer les entretoises en visant un écrou borgne sur une tige filetée de 7cm (environ),
y glisser une rondelle, faire traverser la planche du bas (l'écrou borgne venant en butée sur la planche),
glisser une autre rondelle, glisser le tube laiton de 5cm, glisser une autre rondelle, faire passer dans la planche supérieure, glisser une autre rondelle, et verrouiller avec l'écrou borgne. (ouf!)
Heureusement, c'est plus facile à faire qu'à écrire.
Faire de même pour la seconde entretoise, et commencer pour les antennes en procédant de la même façon, sauf qu'à la place du dernier écrou borgne, on glisse le tube laiton de 29cm,
Et seulement à ce moment là un écrou borgne percé!
Ha oui, j'avais oublié, il faut percer 3 écrous borgnes de par en par pour y faire passer les anneaux de porte-clés.
Deux serviront aux antennes, et le troisième au téton central.
Puisqu'on parle de lui, pour le réaliser, il suffit de prendre la planche en sandwich entre 2 écrous borgnes et rondelles, sans tube laiton, la tige filetée étant d'environ 2cm (un peu moins, à vous de voir).
Comme dit précédemment, l'écrou du dessous est percé.

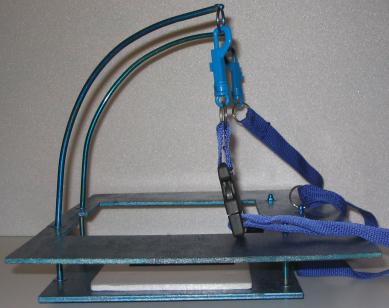

Il reste à tordre les antennes. Pour cela, de l'huile de coude.
Ce n'est pas difficile, il faut juste être patient et y aller lentement jusqu'à obtenir quelque chose d'à la fois joli et pratique.
Le but est que les bouts des antennes soit dépasse légèrement le centre du pupitre vu de profil (plus proche de vous que de l'antenne de la radio).
Glisser ensuite les anneaux de porte-clés sur les écrous borgnes percés, il peut être nécessaire de couper un bout de l'anneau pour élargir la zone où l'anneau est d'une simple épaisseur.

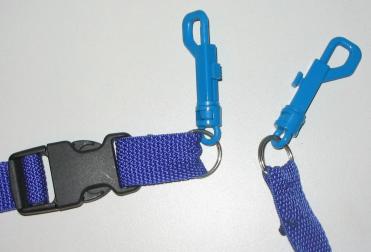

La sangle

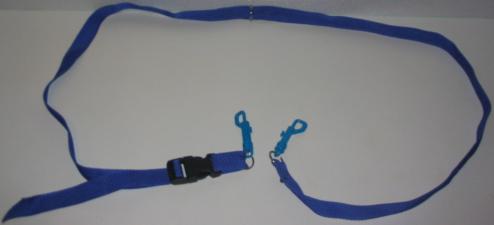

Il faut ensuite réaliser la sangle avec un bout de... sangle (on ne s'en serait pas douté).
Il est important de la choisir suffisamment large pour ne pas avoir les épaules cisaillées à la longue.
On passe alors un anneau à l'intérieur, on replie, on coud (et oui, il faut même faire de la couture quand on fait du modélisme),
on passe l'anneau central, et on passe dans le mécanisme de réglage.
A l'autre bout du mécanisme de réglage, on plie et coud encore 2 fois (1 pour le mécanisme, l'autre pour l'anneau final.
On a plus qu'à ajouter les 2 porte-clés, et on obtient une belle sangle prête à l'emploi.
J'ai remarqué, lors de mon dernier vol, que lorsqu'il fait froid et qu'on a un gros manteau, la sangle a tendance à glisser de l'épaule.
Pour y remédier, on peut essayer de croiser les 2 pans de la sangle, ou de rajouter un bout de sangle qui empêche les 2 pans de se séparer.
Je vous dirai ce qu'il en est quand j'aurai essayé.
Finition
Vous pouvez peindre l'ensemble en faisant mieux que moi (ça ne devrait pas être dur), histoire de lui donner plus de gueule.
Personnellement, j'ai ajouté un bout de dépron au fond du pupitre pour que la radio soit bien calée.

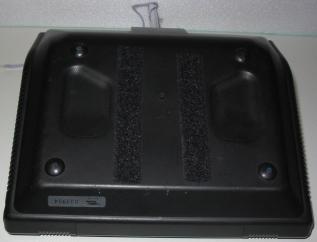

Il ne reste plus qu'à coller 2 bouts de velcro sur le fond du pupitre, et sur la radio, en choisissant de préférence la partie douce au touché côté radio (dans le cas où on n'utilise pas le pupitre).
